長網造紙機上案板的脫水原理和案輥有相似之處，即兩者都是在真空抽吸作用下進行脫水。如圖4-15所示，當成形網運行到與案板銳利的前緣接觸時，首先是將懸附在網下的水層刮去。接著，成形網和網上的漿料進入水平的支承平面。在這個區間上，由于葉片的不完全階水平、成形網的張力不足、葉片的前緣不夠銳利或前角較大等因素，總會有一部分水層隨成形網進入到成形網和葉片之間，造成在案板上發生的正壓脈沖。當成形網移動至傾斜平面上時，在初始的階段，成形網會下垂而沿斜面運動，但成形網的張力會很快使成形網與傾斜面脫離，并與傾斜面組成一個楔形空間。案板的脫水作用就主要是發生在這一區間內。

在成形網和葉片的傾斜面所組成的楔形區間內，黏附在網下的水層是以網速沿水平方向運動，而貼在葉片表面的水層則是靜止的。這兩個速差很大的水層之間會產生強烈的渦流或渦漩。當成形網和葉片之間的距離還很小，渦流占有間隙內流體的大部分空間時，案板的抽吸作用是很弱的。隨著成形網向前運動，楔形區內的水層厚度增加，渦流水層開始只占有間隙的一部分空間，由于楔形間隙內水流的截面是逐漸增大的，就開始在葉片的傾斜區內產生真空抽吸作用，案板的脫水速度逐漸增加，直到某一最大值。

由于案板間隙內水層相對是靜止的并有渦流底層的存在，案板產生的真空度較低，脫水過程也較緩和，楔形間隙末端水層的形狀也比較穩定。成形網離開案板時，案板脫出的水層附著在成形網的底面上，被推向下一個案板，被下一案板的前緣刮落入白水盆。

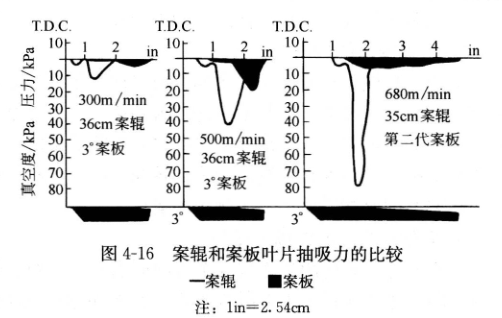

和案輥比較，案板上的壓力一真空脈沖比較緩和，其脫水過程的壓力波動和最高壓力都比案輥脫水時小，因而對網上紙漿的擾亂較小和有利于提高保留率(見圖4-16)。
